東莞市德藝隆電子有限公司是一家專業設計、生產、銷售為一體的精密廠商，是一家大型生產各種微動開關的20年老品牌廠家。今天跟大家講解的是微動開關接線圖。
首先在說到微動開關接線圖前，我們先來了解一下微動開關的原理：
微動開關是具有微小接點間隔和快動機構，用規定的行程和規定的力進行開關動作的接點機構，用外殼覆蓋，其外部有驅動桿的一種開關。
外機械力通過傳動元件(按銷、按鈕、杠桿、滾輪等)將力作用于動作簧片上，當動作簧片位移到臨界點時產生瞬時動作，使動作簧片末端的動觸點與定觸點快速接通或斷開。
當傳動元件上的作用力移去后，動作簧片產生反向動作力，當傳動元件反向行程達到簧片的動作臨界點后，瞬時完成反向動作。微動開關的觸點間距小、動作行程短、按動力小、通斷迅速。其動觸點的動作速度與傳動元件動作速度無關。
當我們了解清楚它的原理之后 微動開關接線就很簡單了，下面給大家看看我們家比較受歡迎的一款微動開關接線圖---DM-0001-001.如圖：

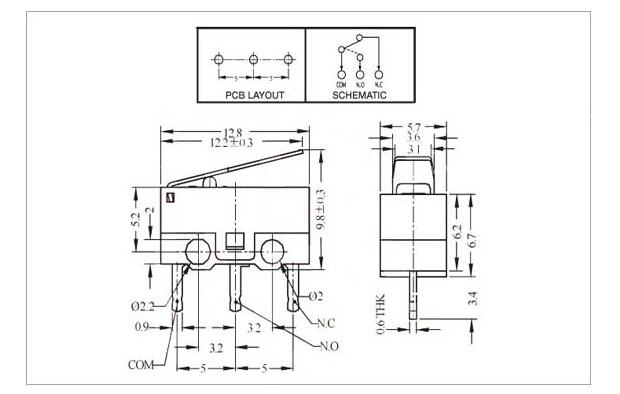

一般微動開關有三個點，這三個點一個是公共點，一個是常開點，另一個則是閉合點，公共點就好比插座中的零線，常開點就是打開開關，使得電流流過的點，閉合點當然就是斷開電流通過的接點了。把相應的點接入相應的位置，就可以了。微動開關接線的方法雖然看起來很簡單，但是也還是要前提做好相關的準備措施。
也許有很多客戶不懂看圖，我們德藝隆電子20年創新技術不斷打磨，只為讓客戶使用上更好的開關，所以，微動開關，就選東莞德藝隆電子，一家值得您信賴的微動開關廠家。歡迎來電咨詢。
